Зачем нужен вибратор для бетона?

++++-
22 февраля

Виброуплотнение – один из основных методов получения высококачественного бетона, с применением специального строительного оборудования – вибраторов.

Вибратор для бетона – это строительное оборудование специального назначения, применяемое для уплотнения бетонной смеси, посредством колебательного (вибрирующего) воздействия.

В любых видах бетонных работ при заливке бетонной смеси происходит насыщение ее воздухом. Воздушные пузырьки и полости, куда раствор не попал, приводят к снижению прочности бетона, ухудшению его качества и уменьшению времени его эксплуатации. Чтобы предотвратить такие последствия, применяется уплотнение бетонного раствора методом штыкования или же используются вибраторы для бетона.

Существует несколько видов вибраторов, различающихся между собой по конструкции и назначению, но все они имеют одинаковый принцип действия и сходное устройство.

Упрощенно, конструкция любого вибратора состоит из следующих деталей:

  • двигателя;
  • вала;
  • дебалансиров;
  • вибронаконечника (вибробулавы).

Воздействие на бетонный раствор оказывает непосредственно вибронаконечник. В разных видах вибраторов он может иметь различную форму. Существуют вибростержни, вибролопаты, виброштыки. Выбор формы будет зависеть от вида бетонных работ и объема обрабатываемой площади.

Дебалансиры располагаются на корпусе вала и при его вращении создают колебательные движения, передающиеся на вибронаконечник.

Вал закрепляется на корпусе двигателя, и играет роль мостика, передающего колебания от двигателя к вибронаконечнику. Гибким валом оснащены внутренние, или глубинные вибраторы. Длина такого вала определяет глубину воздействия на строительный раствор.

Двигатель в вибраторе служит источником энергии, приводящей в движение вал с дебалансирами. В зависимости от способа получения энергии, двигатель может иметь электромеханический, пневматический, электромагнитный, гидравлический или моторный привод.

В настоящее время вибраторы для бетона получили широкое распространение при строительстве жилых и промышленных сооружений, железобетонных конструкций и других бетонных изделий. С их помощью, получают высококачественный бетонный раствор, имеющий высокие показатели по своим техническим характеристикам и свойствам.

Основные характеристики вибраторов для бетона

Вибраторы для бетона характеризуются следующими показателями:

  • частота и амплитуда колебаний;
  • параметры вибронаконечника;
  • диаметр уплотнения;
  • длина вала.

Частота вибраций – величина, показывающая количество колебательных движений в единицу времени. Амплитуда – наибольшее расстояние между колеблющейся частицей и точкой равновесия. Частота и амплитуда, взаимосвязанные величины. Чем выше частота, тем ниже амплитуда и наоборот. Высокочастотные вибраторы показывают наилучшие результаты при уплотнении мелкозернистых бетонов. Низкочастотные – крупнозернистых.

Вид и форма вибронаконечника определяют его проходимость в бетонном растворе. Особенно такой показатель важен в конструкциях, имеющих арматуру.

Диаметр уплотнения – расстояние вокруг вибронаконечника, на которое распространяется вибрация.

Длина вала определяет степень погружения вибрирующего устройства в бетонную смесь.

Преимущества и недостатки использования вибраторов для бетона

При всей своей простоте и незамысловатости, вибрирование – наиболее результативный способ уплотнения бетонной смеси. По сравнению с методом штыкования, вибраторы позволяют одновременно охватывать большую площадь рабочего раствора. При этом существенно снижается трудоемкость процесса, а качество бетона в результате становится намного выше.

Время, затраченное на один и тот же объем работ будет намного меньше при использовании вибраторов. Частота колебаний, передающаяся частицам бетонной смеси, определяет скорость уплотняющих работ. В этом случае высокочастотные вибраторы показывают наилучшие результаты.

К недостаткам вибраторов можно отнести сравнительно высокую цену за данный вид оборудования и довольно большие затраты на обеспечение его энергией. Однако на фоне высоких показателей бетона, изготовленного при помощи виброоборудования, подобные недостатки выглядят несущественными.

Принцип действия вибратора для бетона

Основной принцип действия вибраторов для бетона заключается в воздействии на строительный раствор колебаний, вибрирующего характера, приводящего к уплотнению составных частиц бетонной смеси.

Упрощенно, весь процесс можно описать следующим образом: в бетонный раствор опускается вибронаконечник, передающий энергию вибрационных колебаний близлежащим слоям смеси. В результате происходит уменьшение вязкости состава, и бетонный раствор приобретает свойства тяжелой текучей жидкости. При этом, как все жидкие вещества, он стремится заполнить все имеющиеся полости и отверстия, вытесняя при этом воздух. Одновременно, под воздействием силы гравитации, вибрирующие частицы бетонной смеси стремятся занять наиболее устойчивое положение относительно друг друга. Результатом является однородная, плотная структура бетона, без воздушных полостей и, как следствие — более прочные и качественные бетонные изделия.
В зависимости от вида виброоборудования, комплектация и внешний вид вибраторов может быть различной, однако основной принцип действия для всех одинаков.

Виды вибраторов для бетона

Современная промышленность выпускает огромное количество разнообразных моделей вибраторов для бетона, отличающихся друг от друга:

  • по способу воздействия на бетонный раствор;
  • по виду используемого двигателя;
  • по вибрационным характеристикам.

По способу воздействия на бетонный раствор, различают следующие виды вибраторов:

  • Внутренние
  • Внешние.

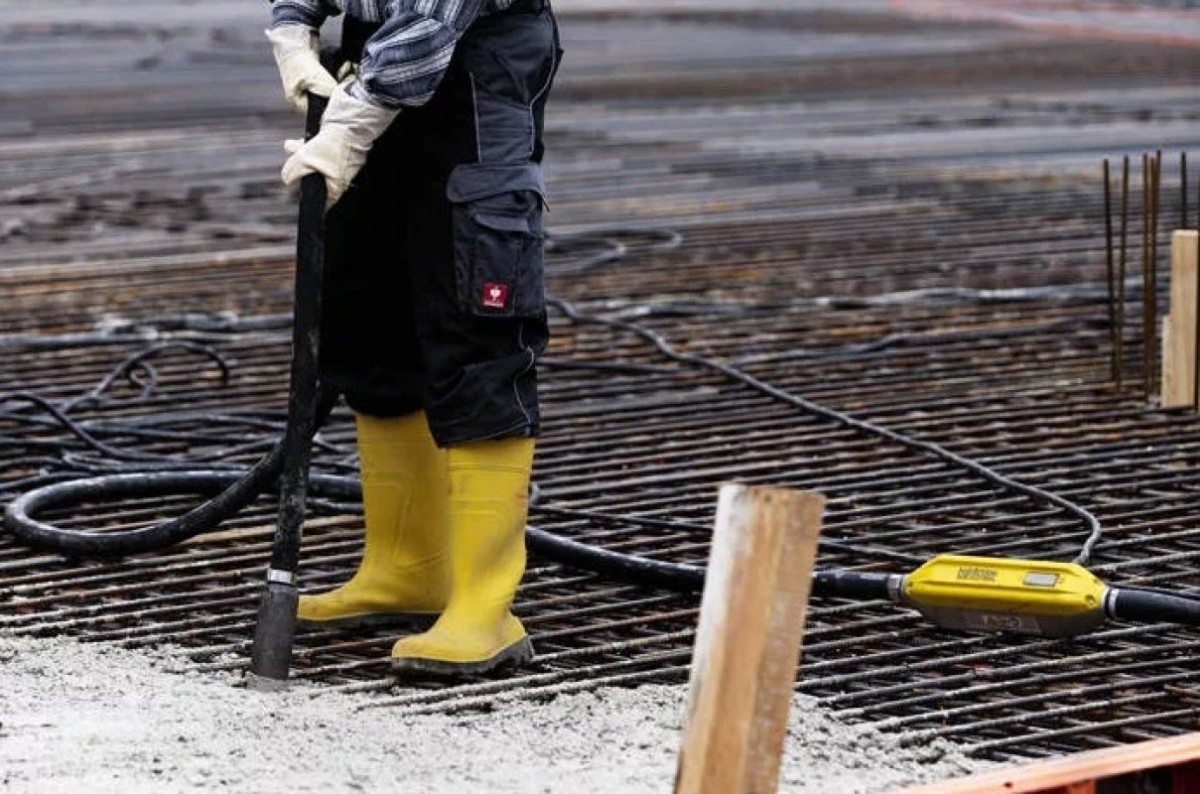

Внутренние, или глубинные, вибраторы характеризуются погружением вибрирующего устройства в толщу строительного раствора. Они в свою очередь подразделяются на вибраторы, имеющие гибкий вал и приборы, оснащенные вибробулавой.

Гибкий вал соединяет двигатель с вибронаконечником и передает ему колебательные движения. Вибробулава имеет жесткое крепление на корпусе двигателя.

Внешние вибраторы не погружаются в бетонный раствор. Различают поверхностные и наружные модели. Поверхностные оказывают вибрирующее воздействие на поверхность строительного раствора. Наружные – передают колебания через рабочую площадку, или опалубку.

По виду используемого двигателя вибраторы делятся на:

  • Электромагнитные
  • Ектромеханические
  • Гидравлические
  • Пневматические
  • Моторные

Электромеханические вибраторы одни из наиболее распространенных видов виброоборудования. Работают от электрической сети и в зависимости от мощности бывают бытовыми или промышленными.

Электромагнитные вибраторы работают по принципу электромагнитных колебаний переменного тока.

Пневматические — еще одни из популярных видов вибраторов. Работают от компрессора, подающего сжатый воздух.

Гидравлические вибраторы используют поршневогидравлическую систему преобразования энергии.

Моторный вибратор для бетона имеет привод от двигателя внутреннего сгорания.

В зависимости от вибрационных характеристик, различают вибраторы:

  • Высокочастотные
  • Среднечастотные
  • низкочастотные.

Высокочастотные вибраторы имеют частоту колебаний от 10000 до 20000 кол/мин. и используются при уплотнении мелкозернистых бетонных смесей.

Низкочастотные — характеризуются частотой колебаний до 3500 кол/мин. Применяются они при работе с крупнофракционными смесями.

Среднечастотные вибраторы используются для уплотнения бетонов с частицами средней фракции и имеют частоту колебаний от 3500 до 9000 кол/мин.
